Предисловие
Ещё один отличный способ украсить свой дачный участок – сделать уличный гриль-камин с открытым топливником и специальной вставкой.
Необходимые инструменты и материалы
Болгарка Ведро Вода Карандаш Кирпич Лопата
Развернуть

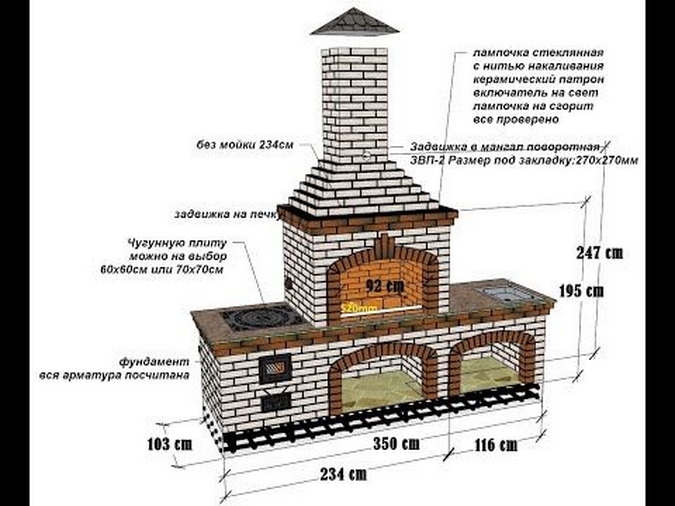

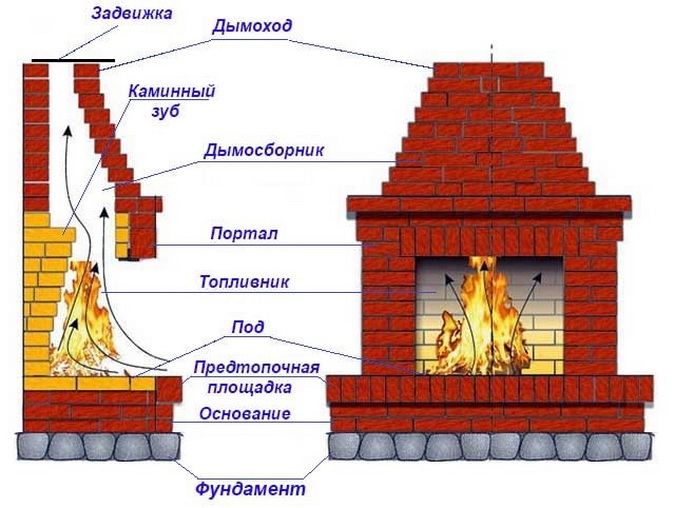

Основными элементами такой конструкции являются корпус, дымоуловитель и зольник, а основанием служит ленточный фундамент. Перед постройкой важно правильно выбрать место на улице для размещения печи с жаровней и подготовить необходимые материалы.

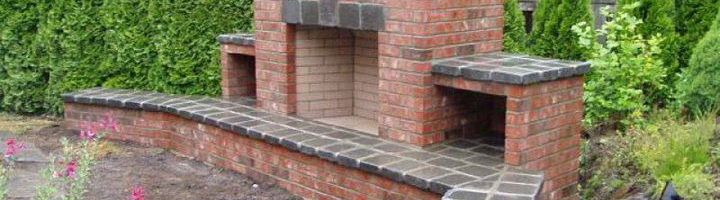

Когда-то уличные камины считались предметом роскоши и богатства, но сейчас это достаточно обычная вещь на даче или в любом загородном доме. Они функциональны, облагораживают участок, создают уют, а также предназначены для готовки пищи. Наиболее популярны уличные печи-камины с грилем, выполненные из кирпича своими руками в стиле «домашнего очага», мангала или барбекю.

Размещение на участке

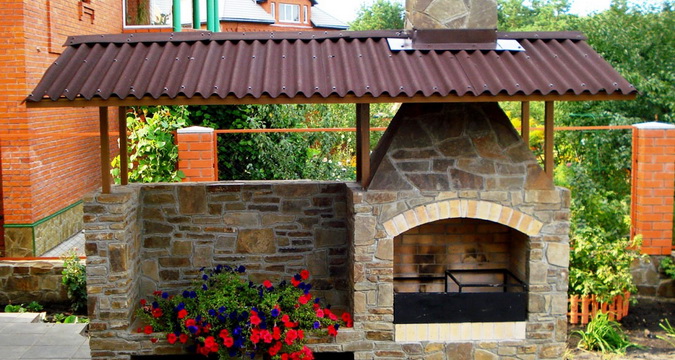

Уличные камины по праву считаются объектами ландшафтного дизайна и украшениями загородных участков, а потому по стилю должны согласовываться с домом и другими постройками. Чаще всего уличные камины располагают на террасе дома, в беседке или на открытом месте. В последнем случае надо учесть, что под навесом камин прослужит дольше, чем под открытым небом.

Камин-гриль обычно располагают рядом с жилым домом, чаще у стены, и от обычного камина он отличается открытым топливником и наличием решетки, позволяющей готовить пищу. Кроме того, он оборудован приспособлениями для подвешивания котелка или установки шампуров. Блюда, приготовленные в камине-гриле, порадуют вас восхитительным вкусом и простотой приготовления.

Не стоит строить камин-гриль рядом с деревьями и кустарниками, а также деревянными постройками. Это может привести к печальным последствиям. Лучшим местом для такого уличного очага является открытое пространство с хорошим проветриванием. Также не ставят камины в низинах, ведь в случае дождя его фундамент окажется залитым водой.

Особенности конструкции

Конструкция камина-гриля способна выдерживать значительные термические нагрузки благодаря тому, что в нее помещают специальную вставку. Выступающую часть перекрытия или карниз, находящийся вокруг каминной вставки, облицовывают влагостойкими клинкерными плитками, поэтому он хорошо поддается чистке.

Песок и цемент в процессе строительства используют исключительно для выкладки фундамента. Остальные элементы конструкции соединяют друг с другом с помощью влагостойкого клеящего раствора, дюбелей и болтов.

Чтобы сделать дымоуловитель для камина на улице, потребуется листовая медь толщиной 1 мм. Гриль-вставку, используемую в данной печи в роли жаровни, можно заказать в мастерской или соорудить самостоятельно.

Материалы

Для постройки на улице камина-гриля своими руками, нужно подготовить следующие материалы:

  • 5 бетонных плит 75 х 50 х 5 см.
  • 2 бетонные плиты 50 х 50 х 5 см.
  • 3 газобетонных блока 65 х 40 х 10 см.
  • 1 шамотная каминная вставка.
  • 1,5 м2 минераловолокнистой плиты.
  • 3 м2 листовой меди толщиной 1 мм.
  • 3,2 пог. м латунного уголка 20 х 20 х 2 мм.
  • 2 пог. м полосовой латуни.
  • 10 стальных оцинкованных кронштейнов 150 х 150 х 5 мм.
  • 4 м2 облицовочного кирпича.
  • 10 л клеящего раствора для газобетонных блоков.
  • 15 л клеящего раствора для облицовочного кирпича и клинкерных плиток.
  • 20 клинкерных плиток 20 х 20 см.
  • 200 медных заклепок с потайной головкой.
  • Винты, шурупы, универсальные дюбели или дюбель-гвозди.
  • Базальтовое волокно.
  • Вязальная проволока.
  • Стальной пруток с квадратным сечением 8 х 8 мм.

Фундамент и корпус

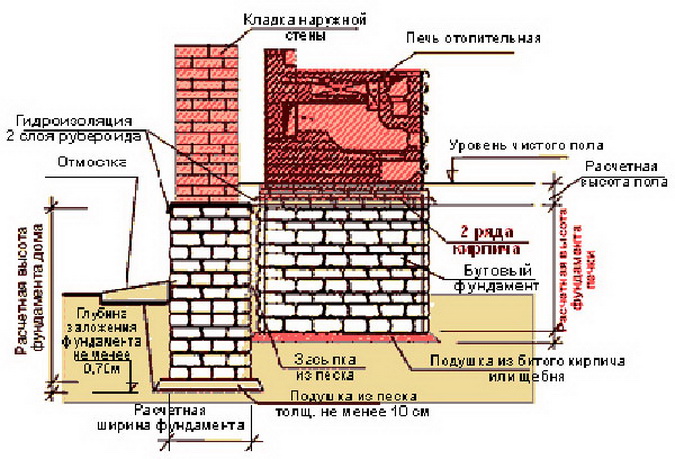

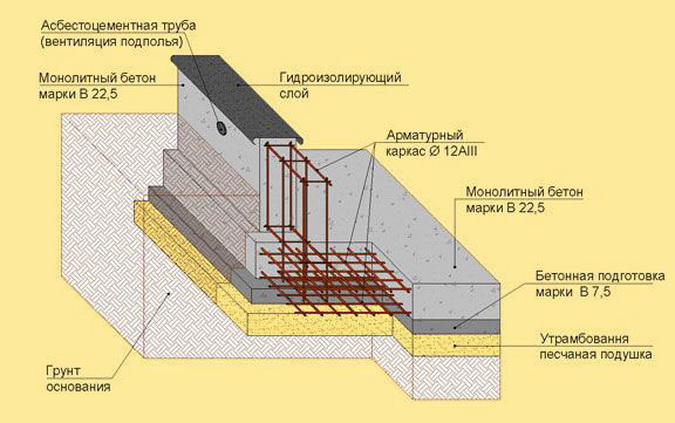

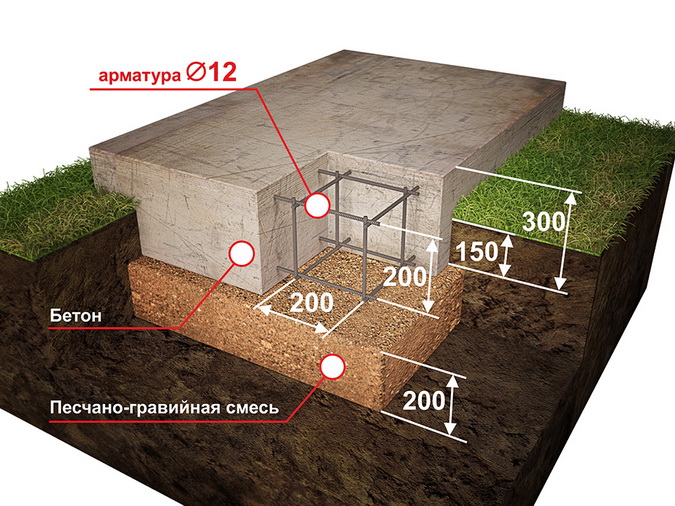

Сооружение конструкции начинают с закладки ленточного фундамента. В этом случае глубина заложения напрямую зависит от местных климатических условий, так как она должна превышать уровень промерзания грунта.

На фундамент кладут две бетонные плиты для мощения дорожек, которые выполняют функцию основания камина. Цоколь конструкции выполняют из газобетонных блоков. Друг к другу их подгоняют с помощью обыкновенной пилы по дереву. Клеящий раствор наносят шпателем, распределяя его тонким слоем по поверхностям, контактирующим между собой, затем блоки устанавливают на плиты основания.

На вертикальные газобетонные блоки, представляющие собой цокольную часть конструкции, укладывают еще две бетонные плиты, которые выполняют функцию перекрытия. Их крепят с помощью дюбелей и шурупов. На плиты перекрытия устанавливают огнеупорную плиту, выполненную из базальтового волокна. Она играет роль теплоизоляционного слоя, защищающего перекрытие от перегрева, так как на ней будет располагаться каминная вставка. Элементы шамотной каминной вставки помещают на теплоизоляцию и на время соединяют друг с другом с помощью вязальной проволоки. Вместо шамотной вставки можно использовать огнеупорный кирпич. Из него с помощью глиняного раствора выполняют под и стенки очага.

Три плиты для мощения дорожек соединяют с помощью шурупов и дюбелей в одну П-образную конструкцию. Этот элемент помещают вокруг каминной вставки или кладки из шамотного кирпича. Пространство, оставшееся между очагом и ограждением, плотно заполняют минераловолокнистыми плитами, затем приступают к облицовке цокольной части конструкции и ограждения. На них с помощью зубчатого шпателя наносят клеящий раствор, в который вдавливают облицовочный кирпич. Если нужно, это делают с помощью деревянного молотка.

Поверхность карниза отделывают клинкерными плитками, а кромки — обрезанным облицовочным кирпичом. В ходе проведения облицовочных работ внимательно следят за тем, чтобы все швы между кирпичами получались одинаковой ширины. Когда отделочные работы будут завершены, узким мастерком в швы вдавливают раствор, тщательно разглаживают, дают ему схватиться и только после этого приступают к расшивке.

Дымоуловитель и зольник

Далее делают дымоуловитель. Для этого заготовки из листовой меди раскраивают по эскизу, оставляя по 2,5 см на припуски. Для трубы берут 4 заготовки по 25 см каждая. На двух крайних слева и справа отгибают кромки шириной 2,5 см. Вместо меди допустимо использовать для этой цели другой листовой металл, например оцинкованное железо или нержавейку, однако они прослужат значительно меньше.

Чтобы произвести правильную отбортовку, не повредив при этом металл, поступают следующим образом: заготовку крепят между двумя брусками твердой древесины, затем резиновым молотком и монтажным бруском отгибают выступающую кромку под прямым углом. После этого на заготовке на одинаковом расстоянии друг от друга размечают места для отверстий под заклепки и просверливают их сверлом диаметром 4 мм. У заклепанного дымоуловителя край колпака дополнительно усиливают латунными уголками.

Сверху размещают дымовую трубу квадратного сечения. Ее можно надеть на сам колпак, но лучше всего дополнительно закрепить заклепками, так как при сильном ветре она может слететь.

К ограждению топки дымоуловитель прикрепляют стальными оцинкованными кронштейнами, которые предварительно загибают и крепят с помощью заклепок длиной 12 мм. Чтобы правильно разметить точки сверления, колпак прикладывают к самому камину, вычисляют местонахождение кронштейнов, выполняют разметку. Затем его снимают, просверливают в нем отверстия и привинчивают на место.

В очаге помещают раму для подвески решетки-гриля и установки зольника. Ее собирают из стальных уголков, которые соединяют друг с другом с помощью винтов или сварки. В роли опор для решетки к тыльному участку рамы крепят два вертикальных элемента, изготовленных из полосовой стали.

Решетку для жаркого можно купить в специализированном магазине или сварить из стального прута сечением 8 х 8 мм (длина каждого прута составит 54 см). Два прута выполняют функцию рамки, а к ним приваривают остальные 18 элементов. Можно собрать решетку на винтах и хромировать ее. К продольным элементам конструкции сверху прикрепляют два отрезка стального прута, которые будут играть роль направляющих для выдвижного зольника. Сам выдвижной зольник выполняют из черной жести толщиной 1,5 мм.
